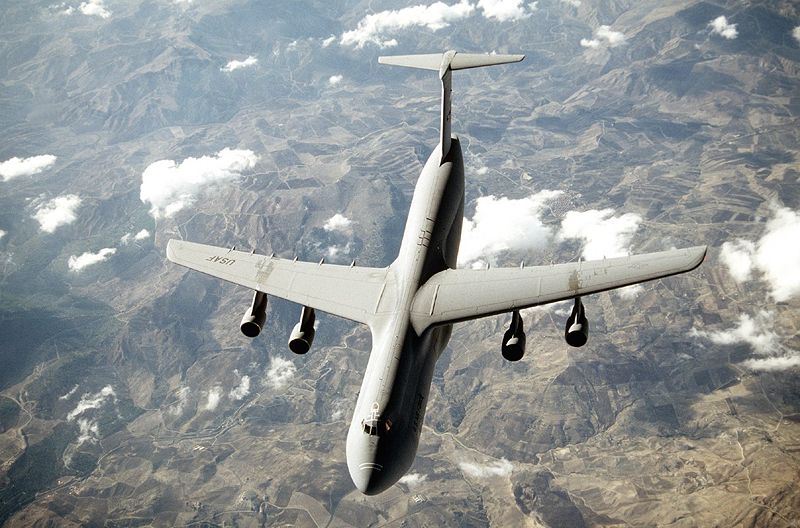

C-5M Super Galaxy używany jest przez 321 Dywizjon Transportowy

Lockheed C-5 Galaxy (od ang. – galaktyka) – ciężki, wojskowy samolot transportowy zbudowany przez amerykańską wytwórnię Lockheed, zaprojektowany w celu zapewnienia strategicznego, międzykontynentalnego transportu wojska i sprzętu wojskowego jako następca wycofanego ze służby C-141 Starlifter. C-5 Galaxy jest największym amerykańskim, wojskowym samolotem transportowym i jedną z największych tego typu maszyn na świecie (dwa większe to An-225 Mrija i Airbus A380). Jedynym użytkownikiem C-5 Galaxy na świecie są Siły Powietrzne Stanów Zjednoczonych.

Zadania C-5 Galaxy
Samoloty C-5 Galaxy wraz z mniejszymi C-17 Globemaster III są wykorzystywane przez amerykańskie Dowództwo Transportu Powietrznego Air Mobility Command do globalnego transportu wyposażenia wojskowego dla amerykańskich sił zbrojnych. C-5 jest zdolny do przewożenia całych w pełni wyposażonych jednostek wojskowych wraz z ciężkim sprzętem, włączając w to czołgi, w dowolne miejsce na świecie, zapewniając konieczne wsparcie dla walczących sił.

Konstrukcja C-5 Galaxy
C-5 Galaxy jest samolotem transportowym zbudowanym w konfiguracji górnopłata z charakterystycznym statecznikiem pionowym w kształcie litery T i skośnymi pod kątem 25 stopni skrzydłami. Napęd maszyny stanowi cztery silniki turbowentylatorowe General Electric CF6 zainstalowane na pylonach pod skrzydłami, a kształt C-5 jest podobny do jej mniejszego poprzednika C-141 Starlifter. C-5 Galaxy posiada 12 zbiorników paliwa wewnątrz skrzydeł z możliwością tankowania w powietrzu. Z tankowaniem w locie zasięg maszyny jest ograniczony jedynie wytrzymałością załogi. Galaxy posiada dwoje drzwi załadunkowych, jedne pod ogonem, a drugie pod unoszoną częścią dziobową, które umożliwiają załadunek z obu stron.
Przestrzeń ładunkowa maszyny ma wymiary 37 m długości, 4,1 m wysokości i 5,8 m szerokości, co daje pojemność 880 m3.
Na górnym pokładzie ponad przestrzenią ładunkową znajduje się miejsce dla 73 pasażerów, nie licząc załogi.
C-5 Galaxy jest zdolny do wystartowania z pełnym obciążeniem z pasa startowego o długości 2530 m i wylądowanie na odcinku o długości 1490 m.
Prędkość przeciągnięcia przy lądowaniu jest relatywnie niska i wynosi 114 węzłów, czyli 210 km/h.
Podwozie główne maszyny składa się z 28 kół równomiernie rozkładających masę samolotu.
Dziób maszyny i tylna rampa załadunkowa otwierają się w taki sposób, że udostępniają pełną szerokość i wysokość przestrzeni ładunkowej przyspieszając i ułatwiając załadunek.
Podwozie samolotu może obniżyć maszynę do takiej wysokości, że pokład maszyny jest na tym samym poziomie co przestrzeń ładunkowa ciężarówek znacznie ułatwiając przeładunek.
Rampy załadunkowe z obu stron maszyny mają pełną szerokość przestrzeni ładunkowej, co umożliwia jednoczesny wjazd dwóch równolegle ustawionych pojazdów.
System MADAR jednocześnie nadzoruje i diagnozuje usterki w ponad 800 punktach maszyny.

Sylwetka C-5 Galaxy jest podobna do poprzedniego transportowca Lockheeda C-141 Starlifter, ale znacznie od niego większa. Zastosowano ten sam układ usterzenia ogonowego w kształcie litery T i skrzydła o 25 stopniowym skosie, na których zainstalowano 4 turbowentylatorowe silniki. C-5 Galaxy jest zdolny do przeniesienia prawie każdego rodzaju sprzętu wojskowego włączając w to 74 tonowy most nożycowy czy czołgi w dowolny punkt na świecie.

Wersje C-5 Galaxy

C-5A
Pierwszą wersją C-5 Galaxy jest C-5A, a w latach 1969-1973 dostarczono dla amerykańskich sił powietrznych 81 maszyn tego typu. W połowie lat 70. na skutek wykrytych w strukturze skrzydeł mikropęknięć ograniczono maksymalną ładowność maszyn, a później opracowano nowy typ skrzydeł. W ramach programu wymiany skrzydeł prowadzonego od 1981 do 1987 zmodernizowano 77 samolotów C-5A. Zmiany w skrzydłach polegały na zastosowaniu nowych stopów aluminium, które nie były dostępne w momencie projektowania i budowy pierwszych maszyn.

C-5B
C-5B jest zmodernizowaną wersją C-5A z wszystkimi modyfikacjami wprowadzonymi podczas eksploatacji takimi jak nowe skrzydła, unowocześnione silniki TF-39-GE-1C czy nowsza awionika. Od 1986 do 1989 dostarczono do baz USAF 50 maszyn tego typu.

C-5C
Specjalnie zmodyfikowana wersja samolotu do przenoszenia dużych ładunków. Dwie maszyny C-5 Galaxy zostały przebudowane poprzez zdemontowanie pokładu pasażerskiego nad ładownią, a ich przeznaczeniem jest przenoszenie wielkogabarytowych ładunków, takich jak satelity, dla potrzeb NASA. Poza demontażem pokładu przeprowadzono kilka mniejszych modyfikacji takich jak dodanie drugiego gniazda zasilania energią z generatorów lotniskowych, dla potrzeb urządzeń będących ładunkiem samolotu. Załogi obu maszyn stanowią piloci amerykańskich sił powietrznych. Oba C-5C Galaxy stacjonują w bazie lotniczej Travis w Kalifornii. W styczniu 2007 jedna z maszyn przeszła program modernizacji awioniki.

C-5M
Aktualne badania stopnia zużycia płatowców C5 Galaxy wykazały, że są one zużyte jedynie w 20% dlatego postanowiono rozpocząć program gruntownej modernizacji awioniki maszyn. Unowocześnieniu zostaną poddane wszystkie samoloty typów C-5B i C-5C, oraz niektóre z C-5A. Program modernizacji awioniki rozpoczęto w 1998 roku i objął on unowocześnienie systemów GATM i komunikacji, zastosowanie nowych wyświetlaczy LCD, instalację nowego autopilota, oraz nowoczesnych systemów nawigacyjnych i zabezpieczających.

Kolejnym etapem modernizacji C-5 Galaxy jest wymiana silników wraz z mocującymi je do skrzydeł pylonami na General Electric CF6-80C2, wymiana APU, wzmocnienie podwozia, poszycia i konstrukcji kadłuba, unowocześnienie kokpitu oraz systemu ciśnieniowego. Silniki CF6 generują o 22% większy ciąg (240 kN) niż obecnie wykorzystywane, co skutkuje o 30% krótszym rozbiegiem maszyny i 38% większą prędkością wznoszenia. Dzięki mocniejszym silnikom znacznie wzrosła również ładowność maszyny i jej zasięg bez tankowania.

Samoloty C-5 Galaxy, które poddano wszystkim powyższym modernizacjom są oznaczone jako C-5M Super Galaxy.
